 Amélioration d’une antenne Alerter l'administrateur Recommander à un ami Lien de l'article

Pour des raisons pratiques, mon antenne long fil dédiée à la réception radio devait disparaître.

Avant le démontage, il paraissait logique d'installer sa remplaçante.

L'espace lui étant alloué est hélas exigu. Le premier essai engendra une grimace inélégante ! Le fil tendu de 16,2 mètres seulement, allongé de son alimentation jusqu'au câble coaxial, n'offrait qu'un brin rayonnant de 18 mètres, avec en conséquence la perte de presque 3 points au S-mètre lors des tests comparatifs.

L'idée fut de développer plus de fil sur un espace identique.

JPG - 10.2 ko
JPG - 18.4 ko

Un tube en PVC d'un diamètre de 60 mm reçut un maximum de spires en fil isolé, soit environ 39 mètres, dont une extrémité fut brasée au point le plus haut, ce qui procura 57 mètres de fil au total. Le résultat, meilleur, n'était cependant pas à la hauteur de mon exigence.

Une rapide réflexion révéla qu'une mesure de 42,5 mètres était la plus proche des multiples de demi-ondes exploitées par les radio-amateurs.

JPG - 9 ko
JPG - 16.2 ko

De la soustraction 42,5 - 18, il s'agissait d'enrouler 24,5 mètres sur un mandrin, en l'occurence une section de tube PCV de 80 mm à portée de main, pour obtenir l'élément rayonnant voulu.

Conclusion heureuse, la comparaison des deux antennes est absolument identique sur toutes les bandes.

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 24-01-2008 à 13h11

 Heureuse année. Alerter l'administrateur Recommander à un ami Lien de l'article

Meilleurs souhaits pour 2008 et merci pour vos passages sur ce blog.







  Aucun commentaire | Ecrire un nouveau commentaire Posté le 03-01-2008 à 10h35

 Challenge QRP. Alerter l'administrateur Recommander à un ami Lien de l'article

Le Challenge QRP est disponible en ligne.

Début du Challenge QRP le 1er janvier 2008.

Après de longues discussions sur la liste de diffusion, Il a été décidé de créer le challenge sous la forme suivante. Le but est simple, il se doit être convivial, et simple.

Mise en œuvre avant participation.

En premier lieu, chaque participant devra se connecter sur le site à l’adresse suivante :

http://qrpfr.free.fr/challenge

Dans le cadre d’une simple consultation des scores, un clic sur le menu "score" permettra l’affichage du tableau concerné. Afin d’entrer ses propres scores il faudra remplir les quelques cases nécessaires à son enregistrement se concrétisant par : indicatif, prénom, nom, locator, matériel utilisé, numéro de département (ou "DX" pour les participants étrangers), adresse Internet ainsi qu’un mot de passe personnel à confirmer. Le participant sera alors invité à renseigner son score après en avoir fait le calcul. Un masque de saisie devra donc être renseigné par des nombres en tenant compte du chapitre suivant.

Suite : cliquez ici.

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 30-12-2007 à 14h22

 Réunion du 15 décembre 2007. Alerter l'administrateur Recommander à un ami Lien de l'article

JPG - 3.6 ko






Sur la route déjà, les conversations allaient bon train entre les opérateurs des stations mobiles convergeant vers Durnal. Echange intéressant de points de vue tous positif, relatifs au nouvel outil performant, mis à notre disposition.

ON0LTV, le nouveau relais 2 mètres situé en JO20UF.

D'emblée, nous adressons nos félicitations et nos chaleureux remerciements à Jacques, ON5EE, à Francis, ON5RY, et à toutes les personnes qui ont œuvré à cette incontestable réussite.

Cette nouvelle merveille est implantée à Dochamp, près de la Baraque Fraiture, altitude 660 mètres. Quarante watts dans quatre dipôles verticaux en phase sur 145.6875 MHz et quinze mètres plus haut, une Ringo Ranger de Cushcraft pour la réception, soit à 675 mètres.

Le sujet se développe au cours de la réunion proprement dite.

JPG - 30.2 ko
JPG - 24.6 ko

















ON4MRI propose le premier exemplaire de son interface pour trafic en modes digitaux complétée du mode CW, les commandes affluent.

JPG - 4.3 ko

On ne se prive pas des conversations et anecdotes corrélatives aux quatre semaines écoulées.

"La folie des grandeurs."

JPG - 76.2 ko
JPG - 112.1 ko

Egalement le récit de l'intervention de notre petit écureuil de service, toujours prêt à aider, dans le sapin d'Ovier, bizarre ça, c'est pourtant un résineux ! Mais notre ami ON5UC aurait tout aussi bien pu se prénommer Noël.

JPG - 1.9 ko
GIF - 365 octets

Toujours la bonne ambiance habituelle engendrée par nos membres et visiteurs qui ont affronté les premiers frimas pour se renconter.

JPG - 32 ko
JPG - 33.3 ko

















Le comité des sages. Photos ON5UC

JPG - 28.5 ko
JPG - 26 ko

Restauration offerte par Olivier. Photos ON7KPR

Présents :

-  ON3 BPJ - NID - VIN -AML - KJB - VG - PE
-  ON4 LBN - PS - MRI - XA - BEA - BEN
-  ON5 LN - UC - SJ - RMH
-  ON7 KHG- KPR - ON7KTR
-  EDITH - ARTHUR

Excusés :

-  ONL7309 - 7681 - ON3MEE

Bonne fêtes à tous, rendez-vous l'année prochaine.

JPG - 27 ko

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 30-12-2007 à 14h08

 Une interface carte son. Alerter l'administrateur Recommander à un ami Lien de l'article

Lisez la suite... Cliquez.


Pour la transmission digitale, nous vous présentons ici une adaptation de Michel, ON4MRI, sur base du joli travail de Juan, F4ASB. L'adjonction d'une alternative CW à l'interface.

JPG - 27.9 ko

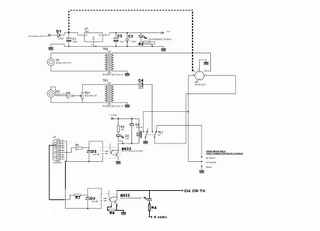

Le schéma modifié.


JPG - 18.8 ko

JPG - 13.7 ko
JPG - 31.1 ko















L'ajout de l'option télégraphie a nécessité le tracé d'un autre circuit imprimé.

JPG - 17.5 ko
JPG - 16.9 ko
JPG - 39.2 ko

Michel tire parti des « switch box », utilisés en informatique, qui offrent de magnifiques boîtiers bien moins onéreux et très présentables.

La liste des composants.

Résistances :

-  R1, R5, R7 : 1 KΩ
-  R2, R3, R4 : 220 Ω
-  R6 : 1 MΩ
-  RV1 : 22 KΩ

Condensateurs :

-  C1 : 220 µF
-  C2 : 10 µF
-  C3 : 100 nF
-  C4 : 6,8 µF

Circuits intégrés :

-  7805 ou 7806 suivant relais
-  4N33 optocoupleur
-  4N33 optocoupleur

Diodes :

-  D1 : 1N4001
-  D2, D3, D4 : 1N4148
-  LED rouge
-  LED verte
-  LED jaune

Divers :

-  RL1 : relais 2RT 5V
-  TR1 : transfo 600 / 600 Ω
-  TR2 : transfo 600 / 600 Ω
-  Fusible 200 mA et support
-  1 interrupteur unipolaire
-  Boîtier + / - 15cm largeur, 6cm hauteur, 10cm profondeur

Connectiques :

-  2 prises RCA châssis
-  2 fiches RCA
-  1 prise châssis mono 3,5 mm
-  1 fiche mono 3,5 mm
-  2 fiches stéréo 3,5 mm
-  1 connecteur DB9 pour circuit imprimé
-  1 prise DIN châssis 5 broches
-  1 prise alimentation mâle châssis
-  1 fiche alimentation femelle
-  1 prise DIN 13 broches pour TS-570 ( voir connexion au TX )

Câbles :

-  2 x 1,50 m fil micro
-  1 x 1,50 m stéréo 5 fils
-  1 x 1,50 m câble alimentation noir-rouge
-  1 x allonge DB9 mâle / femelle


Le premier exemplaire fabriqué fonctionne parfaitement et deux autres montages sont en cours.

Merci Juan, merci Michel.

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 08-12-2007 à 13h25
