 Antenne Quagi 446 MHz. Alerter l'administrateur Recommander à un ami Lien de l'article



Economique, légère, performante, simple à fabriquer, pourquoi s'en priver !

JPG - 33.9 ko

Ce qu'il nous faut :

-  1470 mm de latte en bois, section 20 X 20 mm.
-  Du fil de cuivre de 3 mm de diamètre.
-  Un morceau de plexiglas.
-  Une prise BNC châssis.
-  Deux « sucres » d'électricien.
-  2 colliers pour la fixation de l'antenne, suivant la polarisation adoptée.
-  Quelques vis à bois.

La latte en bois constitue le boom. Il faut y percer des trous de 3 mm de diamètre pour le passage des éléments, sauf pour les deux cadres qui seront maintenus par les pièces en plexiglas. Sur une des faces non percée, forer des trous suivant le diamètre des vis qui fixeront les éléments.

JPG - 12.8 ko
JPG - 11.8 ko



















Le tableau suivant va vous aider pour cette opération de précision.

-  A 50 mm d'une extrémité, tracer un repère pour le réflecteur.
-  Réflecteur - radiateur : 173 mm ( tracer un autre repère ).
-  Radiateur - directeur 1 : 130 mm ( percer ).
-  Directeur 1 - directeur 2 : 272 mm.
-  Directeur 2 - directeur 3 : 144 mm.
-  Directeur 3 - directeur 4 : 215 mm.
-  Directeur 4 - directeur 5 : 215 mm.
-  Directeur 5 - directeur 6 : 215 mm.

Voici maintenant la longueur des différents éléments :

-  Réflecteur : 689 mm ( 4 côtés de 172,25 mm ).
-  Radiateur : 657 mm ( 4 côtés de 164,25 mm ).
-  Directeur 1 : 289 mm.
-  Directeur 2 : 287,5 mm.
-  Directeur 3 : 286 mm.
-  Directeur 4 : 284,5 mm.
-  Directeur 5 : 283 mm.
-  Directeur 6 : 281,5 mm.

JPG - 12.2 ko
JPG - 13.8 ko

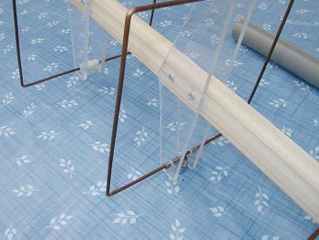

Les directeurs sont en place. Une vue des pièces de maintient en plexi pour le radiateur et réflecteur. Attention à l'emplacement des trous qui diffère pour chaque élément.

JPG - 7 ko
JPG - 11.2 ko

















La prise BNC est préparée. On soude une languette de laiton sur la masse, puis un demi « sucre » pour l'adaptation au cadre radiateur. Ne pas oublier d'enfiler les barrettes isolantes avant le pliage du fil.

JPG - 28.6 ko
JPG - 26.7 ko

















JPG - 28.5 ko

L'antenne terminée, deux colliers ont été vissés sur le boom pour pouvoir utiliser l'aérien tant en polarisation horizontale que verticale.

JPG - 19.8 ko

700 grammes ! Bonne réalisation.
