 Une Hentenna 145 MHz. Alerter l'administrateur Recommander à un ami Lien de l'article

Réalisons à présent une Hentenna taillée pour la bande 2 mètres.

Pour une bonne rigidité, elle est fabriquée dans du tube de cuivre de 12 mm.

JPG - 16 ko
JPG - 18.8 ko

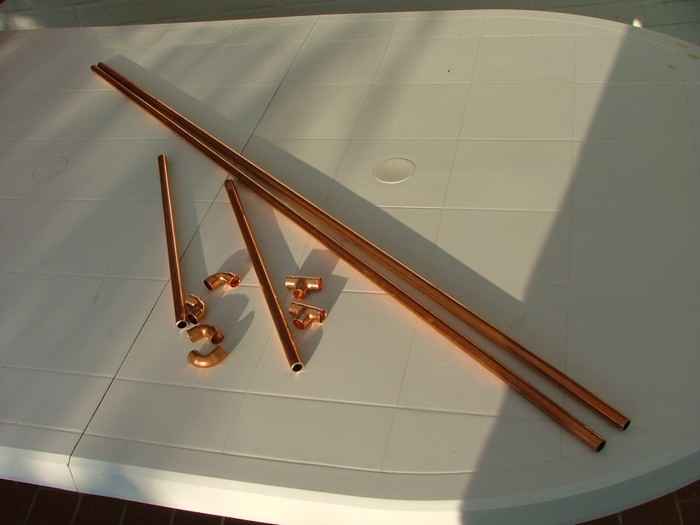

-  3 mètres de tube.
-  4 coudes.
-  2 tés.
-  1 prise SO239.

Les dimensions :

-  Lambda/6 = 34,5 cm.
-  Lambda/2 = 103,4 cm.
-  Lambda/10 = 20,7 cm.

JPG - 28.9 ko
JPG - 15.1 ko

JPG - 18.1 ko

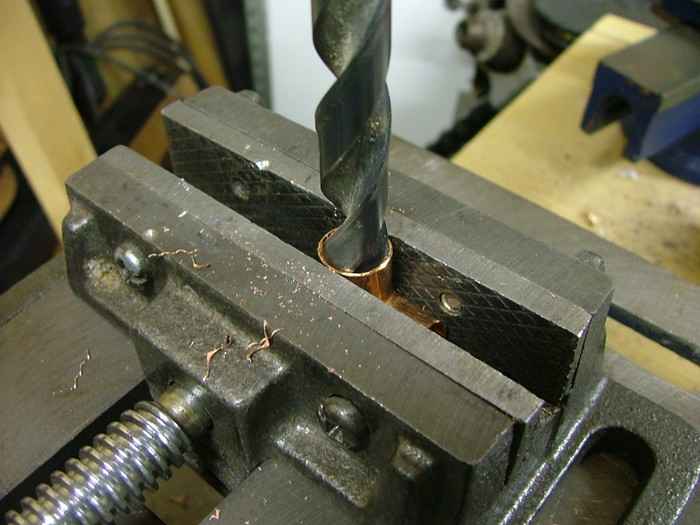

Les 2 tés sont alésés à 12mm pour enlever les butées et permettre un coulissement doux sur le tube.

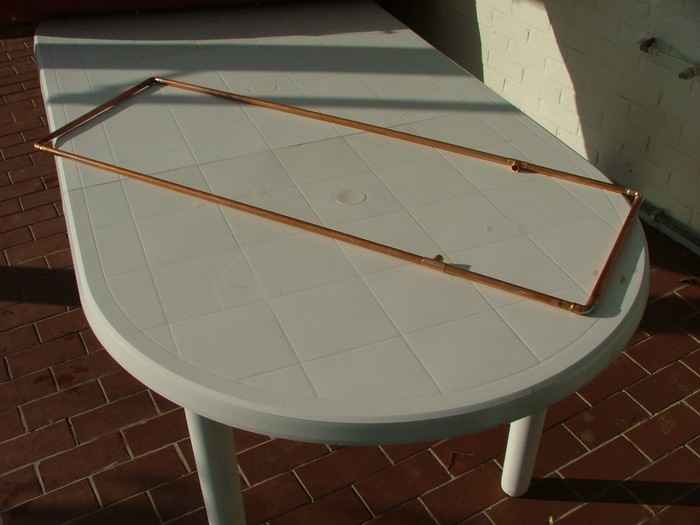

Les sections nécessaires sont débitées pour obtenir les cotes dans l'axe des tubes composant le cadre.

JPG - 31.9 ko
JPG - 17.7 ko

JPG - 18.8 ko
JPG - 12.8 ko

JPG - 11.6 ko
JPG - 11 ko

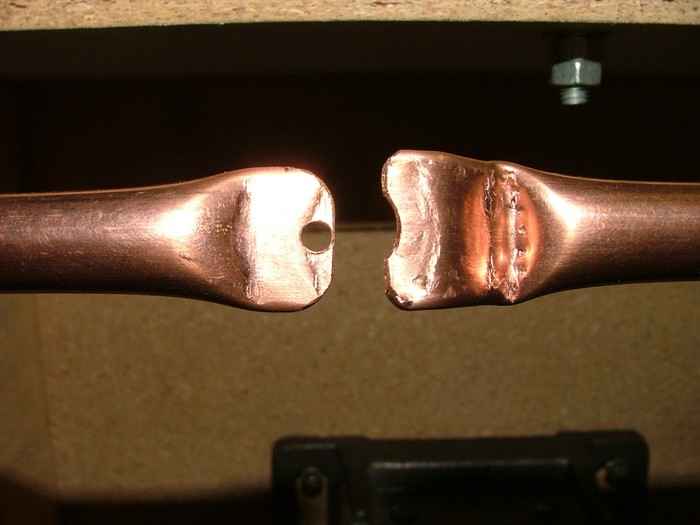

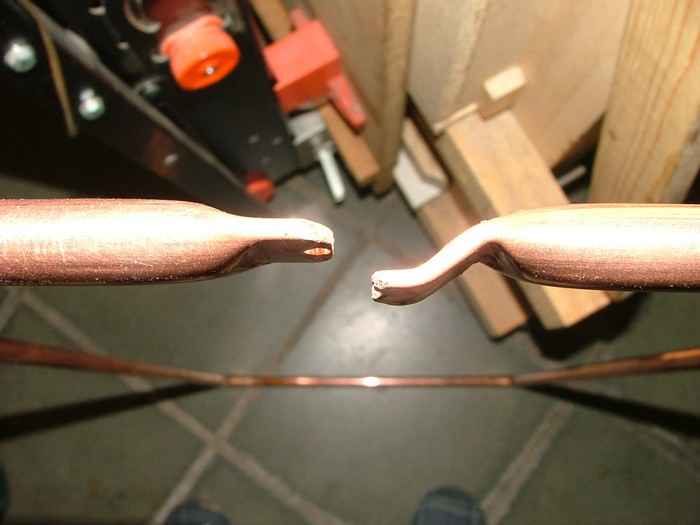

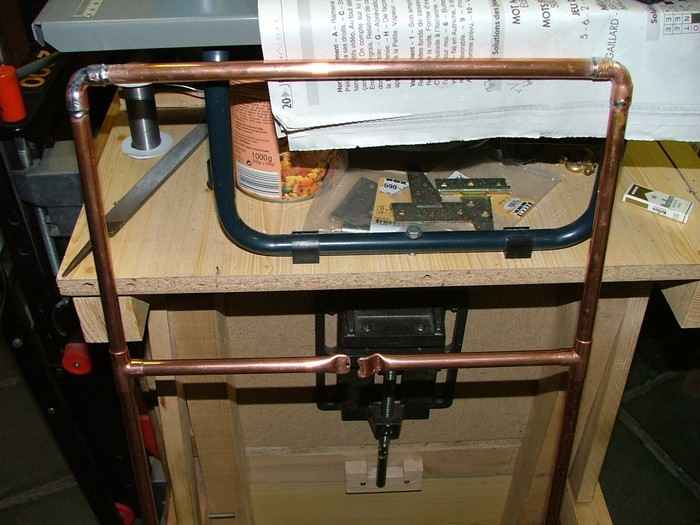

Un petit ajustage permet la pose correcte de la prise SO239

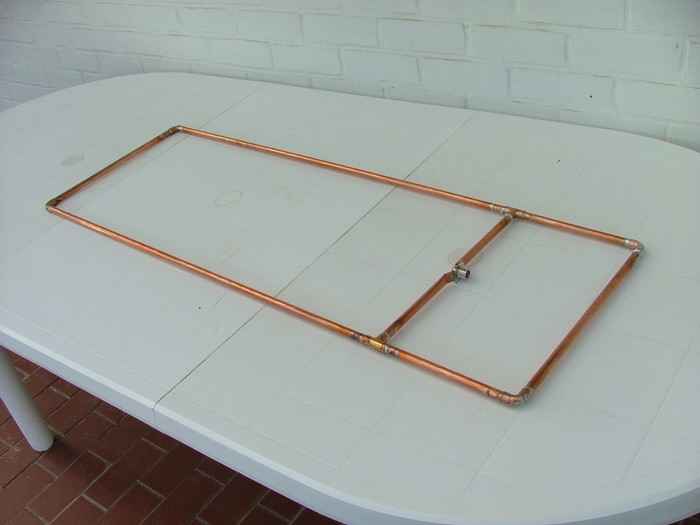

Tout peut être brasé, sauf la coulisse, qui le sera après test et réglage.

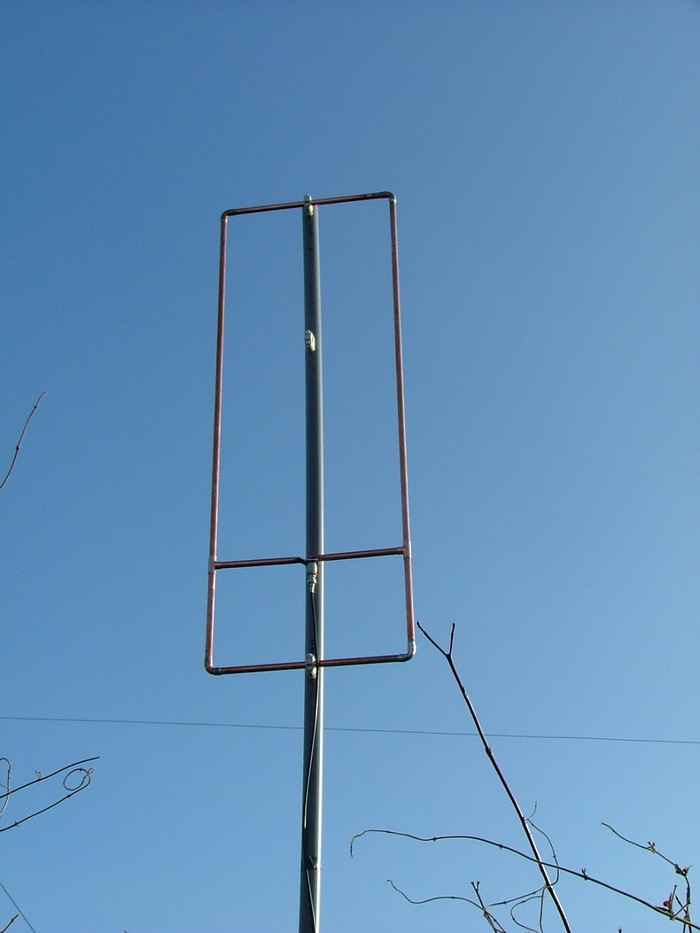

Placée à 20,7 centimètre sur cet exemple, le ROS obtenu est de 1 :1 sur toute la bande, et bien au delà.

  Lire le commentaire | Ecrire un nouveau commentaire Posté le 30-01-2009 à 08h50
