La bande quatre mètres n'est pas autorisée en Belgique, mais allouée au Luxembourg et Royaume-Uni. Dès lors, pourquoi ne pas tendre l'oreille vers ces pays limitrophes ?
A cet effet, il convient d'utiliser un aérien digne de ce nom.

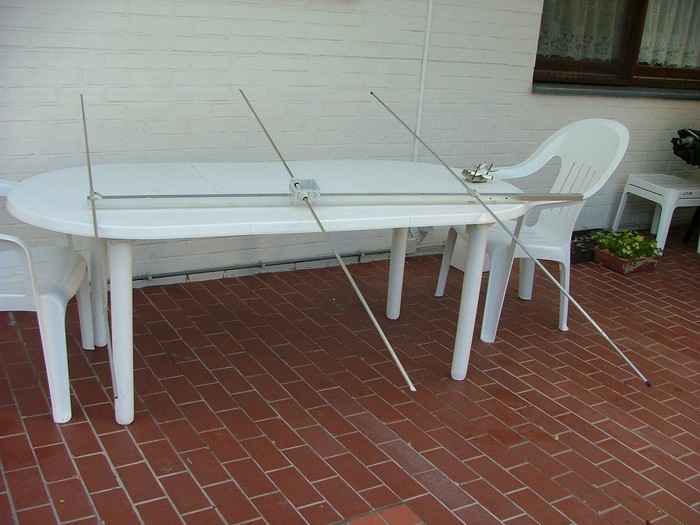

Nous vous proposons la fabrication d'une yagi à trois éléments.
Le site de DK7ZB nous offre une splendide documentation.
La bride de fixation est montée à l'arrière pour éviter une désadaptation par le mât, en cas de polarisation verticale.

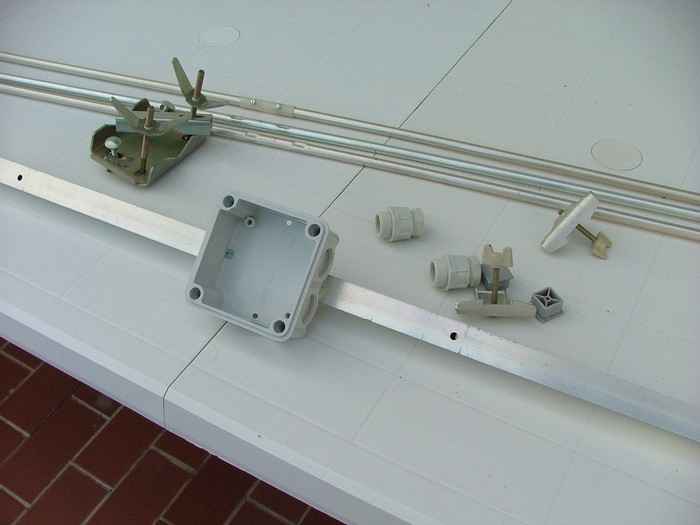

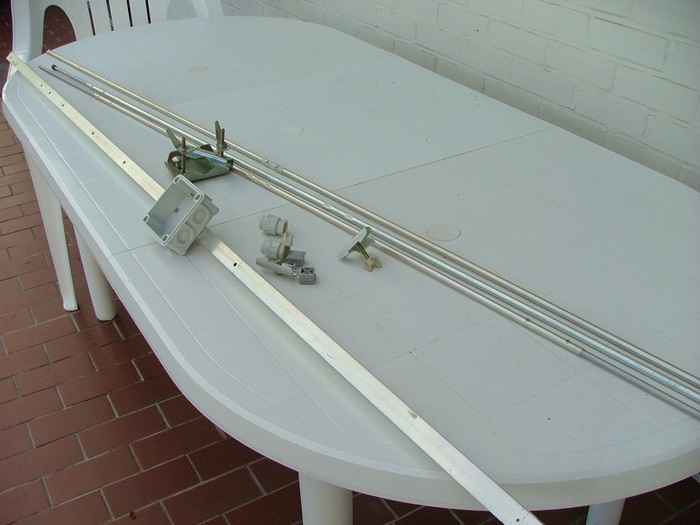

La matière première est offerte ici par une antenne de réception 5 éléments de la bande radiodiffusion FM, la longueur du boom est suffisante.
Les éléments récupérés exigent un allongement, ce qui est facile par des sections de tubes d'alu de diamètre inférieur, solidarisés par deux rivets « pop ».
Les dimensions :
Tube de 10mm allongé par des sections de 8mm.
 Réflecteur : 2154mm.
Radiateur : 2026mm.
Directeur : 1890mm.

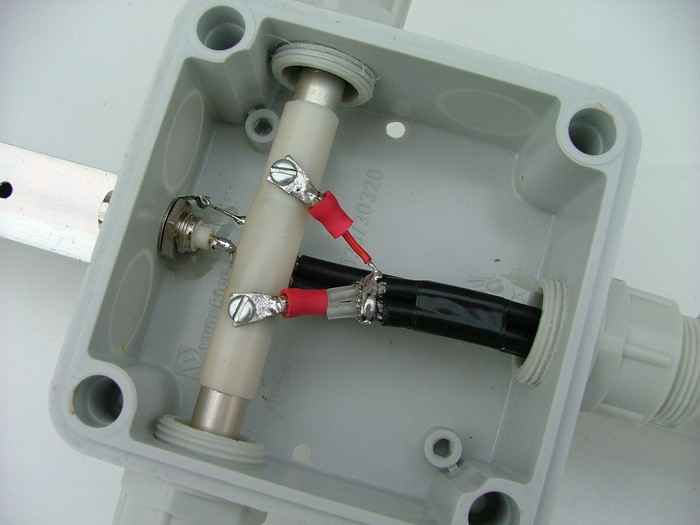

Le balun est confectionné en câble coaxial, suivant les indications de l'antenne choisie sur le site.
Mesurée à l'analyseur d'antenne, nous obtenons un ROS de 1,7, ce qui est bien suffisant pour une utilisation en mode réception. Un affinage serait aisé pour l'obtention d'une adaptation parfaite si l'aérien était destiné à l'émission.
|
