Pour la transmission digitale, nous vous présentons ici une adaptation de Michel, ON4MRI, sur base du joli travail de Juan, F4ASB. L'adjonction d'une alternative CW à l'interface.
Le schéma modifié.

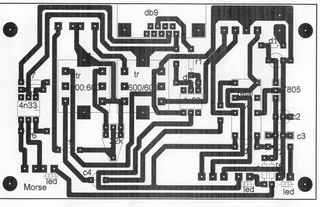

L'ajout de l'option télégraphie a nécessité le tracé d'un autre circuit imprimé.
Michel tire parti des « switch box », utilisés en informatique, qui offrent de magnifiques boîtiers bien moins onéreux et très présentables.
La liste des composants.
Résistances :
 R1, R5, R7 : 1 KΩ
R2, R3, R4 : 220 Ω
R6 : 1 MΩ
RV1 : 22 KΩ
Condensateurs :
C1 : 220 µF
C2 : 10 µF
C3 : 100 nF
C4 : 6,8 µF
Circuits intégrés :
7805 ou 7806 suivant relais
4N33 optocoupleur
4N33 optocoupleur
Diodes :
D1 : 1N4001
D2, D3, D4 : 1N4148
LED rouge
LED verte
LED jaune
Divers :
RL1 : relais 2RT 5V
TR1 : transfo 600 / 600 Ω
TR2 : transfo 600 / 600 Ω
Fusible 200 mA et support
1 interrupteur unipolaire
Boîtier + / - 15cm largeur, 6cm hauteur, 10cm profondeur
Connectiques :
2 prises RCA châssis
2 fiches RCA
1 prise châssis mono 3,5 mm
1 fiche mono 3,5 mm
2 fiches stéréo 3,5 mm
1 connecteur DB9 pour circuit imprimé
1 prise DIN châssis 5 broches
1 prise alimentation mâle châssis
1 fiche alimentation femelle
1 prise DIN 13 broches pour TS-570 ( voir connexion au TX )
Câbles :
2 x 1,50 m fil micro
1 x 1,50 m stéréo 5 fils
1 x 1,50 m câble alimentation noir-rouge
1 x allonge DB9 mâle / femelle
Le premier exemplaire fabriqué fonctionne parfaitement et deux autres montages sont en cours.
Merci Juan, merci Michel.
|
