 Mini Yagi UHF. Alerter l'administrateur Recommander à un ami Lien de l'article













Toujours dans le même concept, à présent une Yagi aisément calculée à partir du lien vers K7MEM.

JPG - 16.3 ko

Au risque de passer pour un radin, voici la matière première fournie par un vieux râteau TV, à la retraite. Pourquoi acheter, autant donner une deuxième vie à ce vestige du passé !

JPG - 11.7 ko
JPG - 9.2 ko

















Un petit coup de laine de fer, et hop on se lance vers une onze éléments. Tout autre modèle se calcule en un tour de main suivant les matériaux disponibles, un soupçon d'attention, c'est un jeu d'enfant.

JPG - 10.8 ko
JPG - 14.7 ko

















Les éléments sont débités dans du rond d'alu de 4mm de diamètre, suivant les longueurs indiquées par le calculateur.

Le boom est perforé à 4mm, suivant les espacements mentionnés.

Un évidemment est façonné dans le tube carré pour le passage isolé du radiateur.

JPG - 11.2 ko

Chaque élément sera bloqué en place par une vis de pression auto taraudeuse.

JPG - 7.2 ko
JPG - 8 ko

















Le dipôle est maintenu en place par deux sections de vis en nylon, perforées chacune d'un trou de 4mm, et vissées dans une pièce de plexiglas en forme de losange.

JPG - 13.7 ko
JPG - 25.2 ko

L'ensemble est fixé sur le boom par deux vis auto taraudeuses.

JPG - 17.3 ko

Une prise SMA est placée en retrait sur le plexi. La liaison avec le doublet est assurée par un balun 1 / 1, fabriqué dans du câble coaxial RG174, deux vis Parker assurent le contact avec les extrémités des tiges du dipôle, aplaties au marteau.

JPG - 75.5 ko
JPG - 9.1 ko

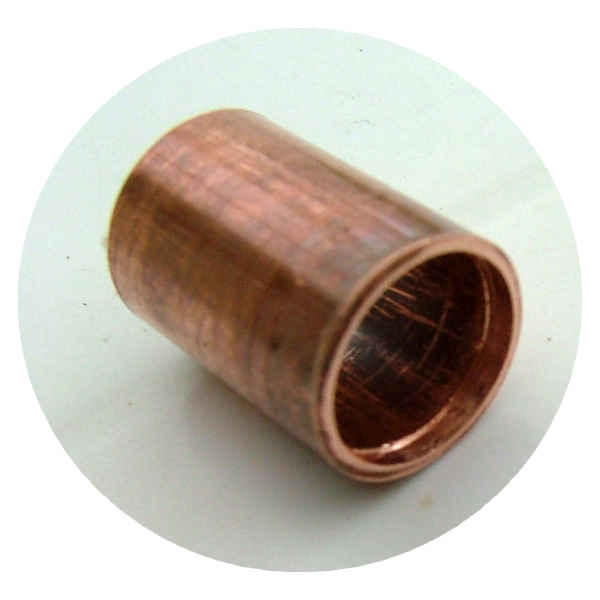

Une section d'un mètre de tuyau de PVC de 32mm, renforcé, est emmanchée sur un trépied photo, en guise de mât. La partie supérieure accueille un tuyau de cuivre coudé à 90°. L'antenne y est emboîtée et peut ainsi aisément changer de polarisation par simple pivotement sur cet axe.

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 03-05-2008 à 08h48

 Une antenne Moxon UHF de poche. Alerter l'administrateur Recommander à un ami Lien de l'article







Certaines applications radio ou tv « portables » requièrent un aérien de petite dimension, aisé à transporter. Le but recherché ici n'est pas de décrire une antenne taillée sur une fréquence déterminée, mais plutôt de montrer une manière simple de la réaliser.

A cet effet, le logiciel MoxGen, de AC6LA, vous permettra de trouver ses cotes avec grande facilité.

Cliquez sur l'image pour le télécharger.

JPG - 8.2 ko

Le support de notre montage est constitué d'un morceau de circuit imprimé en époxy. Attention, pour les fréquences élevées, de l'ordre du GHz, ne pas utiliser n'importe quoi, il faut impérativement un isolant de qualité UHF ou SHF.

JPG - 6.7 ko
JPG - 6.2 ko

Quelques pistes sont tracées au stylo feutre spécial circuit imprimé, elles serviront à y braser à l'étain les éléments de l'antenne, après passage au bain de perchlorure. On pourrait à la rigueur s'en passer en collant les fils à la colle époxy 2 composants.

Une prise SMA est posée, l'écrou assure le contact électrique d'un élément, l'autre est brasé sur le plot central de la prise.

JPG - 12.7 ko
JPG - 27.8 ko

















Le câble coaxial, muni de sa fiche, est enfilé dans un tube PVC de 12 mm qui fait office de mini mât.

Il détermine l'avant de l'antenne, qui doit être orienté vers le signal à recevoir.

La base du tube est munie d'un collier sanitaire qui le solidarise au trépied photo par son filet de 7 mm.

JPG - 105.9 ko
JPG - 65.1 ko



  Aucun commentaire | Ecrire un nouveau commentaire Posté le 03-05-2008 à 08h42

 Spontin des années 40. Alerter l'administrateur Recommander à un ami Lien de l'article



L'ustensile présenté dans l'article précédent a permis le tirage de ces négatifs, rangés dans leur boîte depuis plus de soixante années.

Cliquez sur la photo pour ouvrir l'album.


JPG - 28.4 ko
JPG - 28.9 ko
Evacuation de soldats français du 77ème Régiment d'infanterie.

JPG - 36.6 ko
JPG - 24.8 ko

















L'entrée à Spontin des forces blindées de la 3 ème division blindée U.S., sous les ordres du colonel Rosewell King.


JPG - 44.6 ko
JPG - 28.5 ko



JPG - 33.7 ko
JPG - 37.5 ko




















Un char Sherman vient d'abattre le conducteur du side-car allemand.

JPG - 32.6 ko
JPG - 28.2 ko



JPG - 25.2 ko
JPG - 32.9 ko





















JPG - 33.2 ko
JPG - 44.8 ko










Les enfants pataugent dans le Bocq, à proximité du pont, en aval du moulin.








JPG - 36.2 ko
JPG - 28.5 ko


Si l'un des visiteurs de cette page identifie un personnage figurant sur ces photographies d'époque, nous serions ravis d'en être informés, merci.

Une classe de Monsieur l'instituteur Gaillard.

(JPG)
Vous retrouverez certains de ces clichés dans ce superbe ouvrage rédigé par messieurs Jean Germain et Louis Genette.

  Lire les 2 commentaires | Ecrire un nouveau commentaire Posté le 17-04-2008 à 08h09

 Conversion photo de l’argentique au numérique. Alerter l'administrateur Recommander à un ami Lien de l'article



Un lot important de tirages papier à réaliser depuis de vieux négatifs 6 X 9 cm, et pas vraiment l'envie de remettre en service le labo photos.

A défaut d'un scanner, nous disposons de l'appareil photo numérique. Voici la solution trouvée, grâce au traditionnel système D. La règle habituelle : Acheter le moins possible. Par chance, tout se trouvait à portée de main.

JPG - 16.2 ko

Une vue générale des éléments utilisés :

-  Quelques chutes de bois.
-  Un bout de tuyau PVC de 100 mm de diamètre.
-  Un morceau de goulotte d'électricien de 130 X 50 mm.
-  Deux tubes fluorescents de 6 watts.
-  Un ballast de 13 watts.
-  Deux starters.
-  Du fil électrique.
-  Une fiche.
-  Quatre colliers d'électricien.
-  Un morceau de vitre.
-  Quelques vis.

JPG - 10.6 ko
JPG - 11 ko

















La boîte à lumière repose dans la goulotte. Les extrémités sont fermées par deux planchettes collées, dans lesquelles sont pratiqués quelques trous d'aération.

JPG - 16.5 ko
JPG - 16.2 ko

















Les tubes fluorescents sont fixés dans le fond par les colliers, ainsi que les starters, sur une paroi latérale. Les fils électriques sont brasés à l'étain directement sur les bornes, les éléments de connexion n'étant pas présents à l'appel. Le ballast trouve sa place à l'extérieur.

JPG - 12.5 ko
JPG - 12.4 ko

















Une vitre est posée horizontalement sur les tubes, plusieurs couches de papier calque y sont collées par le bord pour diffuser régulièrement la lumière. On pourrait également se servir d'un verre sablé.

JPG - 13.8 ko
JPG - 12 ko

















Le porte négatifs vient se poser par dessus. Il est fabriqué dans quatre planchettes collées. Sur le haut de ce cadre sont collés trois étages de panneaux découpés de manière à former un logement pour le film et son verre de pression, puis un guide pour le manchon support de l'APN. Le ballast est vissé sur un côté.

JPG - 10 ko

En dernier lieu vient une section de 10 centimètres de tuyau en PVC. Deux rondelles y sont collées pour offrir un logement à la bague pare soleil de l'appareil de prise de vue qui vient s'y poser.

JPG - 39.3 ko
JPG - 27.2 ko

Pour terminer, une couche de peinture noire satinée compète la finition.

Il ne reste plus qu'à insérer le négatif, allumer les tubes et prendre le cliché macro en haute définition. Un logiciel de retouche photos convient parfaitement pour inverser l'image et se trouver en présence d'un magnifique positif, sans s'être souillé les doigts dans les produits chimiques.

JPG - 35 ko

Voici le premier essai qui manque encore un peu d'homogénéité pour cause de mauvaise répartition de la lumière, un deuxième étage de dépoli va être ajouté.

Cette description n'est pas rigide, il faut en retirer le principe. Chacun pourra improviser avec les composants dont il dispose.


12 avril.

JPG - 16.6 ko
JPG - 12.2 ko

JPG - 11.2 ko

Un deuxième verre, entouré de 3 couches de papier calque est posé 35 mm sous le négatif. Le résultat dépasse mes espérances.

JPG - 35 ko
JPG - 37.9 ko















Avant et après la modification.

(GIF)

Pour les personnes non familiarisées avec les circuits électriques, voici le petit schéma du raccordement des tubes fluorescents.


13 avril.

101 copies de négatifs 6 X 9 en 35 minutes, ça marche !

JPG - 10.1 ko
JPG - 10.8 ko

JPG - 14.4 ko

Pourquoi donc s'en tenir à ce format, qui peut le plus peut le moins. A nous le 24 X 36, les reproductions de diapositives et photos couleur.

A l'origine de ce bricolage, ce satané scanner qui ne veut plus fonctionner, va prêter son guide film pour la cause.

Quatre bouts de bois, et le tour est joué.

  Aucun commentaire | Ecrire un nouveau commentaire Posté le 17-04-2008 à 08h05

 Un ROS mètre à lignes imprimées. Alerter l'administrateur Recommander à un ami Lien de l'article

Pour l'UHF et VHF.

Un ROS mètre à lignes imprimées.





Les appareils de mesures pour UHF sont onéreux, pourtant, pour quelques heures de plaisir et une pincée de composants, on peut s'offrir un Rosmètre précis et bon marché.

JPG - 15.5 ko
JPG - 16.4 ko
JPG - 18 ko

JPG - 16.5 ko
JPG - 14.1 ko

















Le cœur du montage est un rosmètre destiné à la CB. On en trouve pour une bouchée de pain sur les sites genre Ebay ou dans les fonds de tiroirs.

Les diodes choisies sont des BAT 85.

Les résistances de 50 Ω sont formées par deux 100 Ω en parallèle.

JPG - 18.6 ko

On conserve le boîtier, le galvanomètre, le potentiomètre et l'inverseur.

La première opération consiste à vérifier la valeur du galvanomètre, souvent 100 µA, ce qu'il nous faut ici. Le plus simple est de brancher un multimètre, en position 200 µA, sur une source de courant continu, à travers une résistance ajustable de l'ordre de 47 ou 100 kΩ. Commencer avec 1 volt et diminuer progressivement la valeur de la résistance jusqu'à obtenir, par exemple, une lecture de 50 µA. Augmenter au besoin la tension s'il n'est pas possible d'atteindre l'intensité désirée. Remplacer le multimètre par le galvanomètre, et vérifier si la mesure est identique. Recommencer la mesure avec une intensité de 100 µA afin de s'assurer que le galva est bien à fond d'échelle.

Les techniciens appliqueront directement la loi d'Ohm.

Toutes les instructions sont données sur la page source, ainsi que le typon de qualité.

JPG - 13.1 ko
JPG - 8.1 ko
JPG - 9 ko
JPG - 11.8 ko

















Pour un circuit imprimé aussi simple, il n'est pas nécessaire de graver les deux faces, les îlots dépourvus de cuivre peuvent être aisément réalisé à l'aide d'un petit outil composé d'une mèche à métaux de 5 mm, enfoncée dans un petit manche de lime. L'extrémité a été meulée de façon à obtenir une pointe guide. La rotation de fait à la main pour enlever le cuivre en quelques tours.

Cet accessoire est pratique pour interrompre les bandes conductrices des circuits imprimés perforés d'essais.

JPG - 19.1 ko
JPG - 12.3 ko

















Les prises SO239 sont remplacées par des BNC. La nouvelle platine étant plus courte, il y a lieu d'adapter les trous existant sur la face arrière de coffret. Ces derniers sont ovalisés à la lime pour que l'axe des prises se trouve en face des percements du circuit. Deux rondelles prennent en sandwich la tôle du boîtier, le filetage et l'écrou de la BNC assurent le serrage.

JPG - 19.5 ko
JPG - 13.8 ko


  Aucun commentaire | Ecrire un nouveau commentaire Posté le 24-03-2008 à 08h59
